榮德自動噴漆設備的電氣控制系統驗收標準

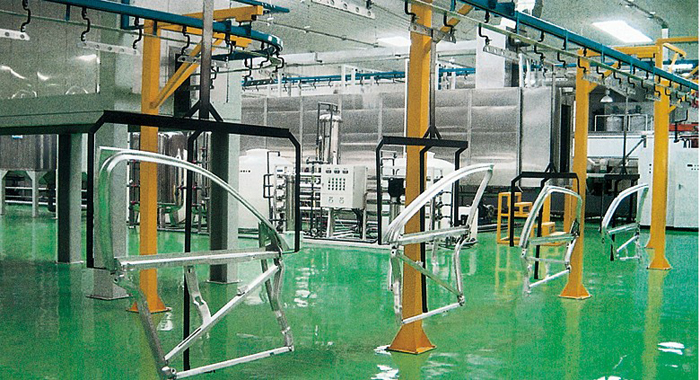

本自動噴漆設備電氣控制系統采用人機界面+PLC 集中控制，以便于操作人員現場操作，達到最佳控制效果。本電氣控制系統控制除塵室、運輸帶、固化爐等設備。本系統包括全部電氣控制中的控制箱、控制柜、電線、電纜及穿線管、橋架等。電氣控制系統采用集中控制的方式，在電柜上能進行常規的啟停、溫度控制等操作，控制面板上能及時反映全線的運行狀態和溫度顯示，一旦發生故障，立即發出報警，一般單機故障可單機停車，重大故障全線停車。電柜均配備總電源空氣開關、支路空氣開關和熱繼電器三級保護系統，有效地對短路、過載、缺相故障進行保護。大于 15KW 的電機均采用降壓啟動，大于 35KW 的電機均采用軟啟動。烘道控溫采用鉑熱電阻傳感測溫，數顯式溫控儀控制電熱管。雙重溫控保護，控溫儀控制爐溫的穩定，當系統出現故障導致爐溫超出控溫值而達到超溫控制值，將強制關斷所有加熱器并發出報警信號。

榮德自動噴漆設備的電氣控制系統有嚴格的驗收標準，電控箱開關柜及控制線路的安裝都必須按設計要求，電氣控制部件(單元)在進行安裝前都需經測試(調試)合格投入安裝，電氣設備的安裝必須遵守電工安全操作規程，嚴禁帶電，違章作業。所有電氣線路及電氣部件中，不應帶電的金屬殼體都應有可靠接地，不允許用零線代替地線。


噴漆設備的所有電器件的安裝都應考慮維修、裝拆方便及可靠性，接觸器、繼電器等組件安裝前應將觸點及接線端子、接線柱上灰塵清理干凈。所有電機，電器，泵類電氣設備安裝前應空車試機，不能反轉的部件必須先將方向校準后方可進入安裝所有連接處均應牢固可靠、接觸良好，不得有松脫現象，接線端子、銅線鼻的安裝不得損傷原設計規定的導電截面。所有溫控組件裝置位置必須準確可靠測溫熱電偶端離加熱部件表面距離應在規定范圍內，不得靠近加熱源表面，以免與實際溫度相差太大而影向測量控制精度。

所有電纜，電氣接線均必須符合工藝要求，不得有礙整體外觀形象，應符合電氣設備的安全要求。所有指示信號，鎖警信號等均符合設計功能要求，正常工作，不得有不符合設計功能的失誤動作。所有儀表組件，面板裝置組件應滿足裝配工藝要求，不得歪斜，不得有損影響外觀的現象。在工作區道路及工作埸地，不允許有沒經可撰保護的導線、電纜等帶電體。
